简单高效 / 稳定耐用 /单级高压化工泵
产品概述
R系列滞止增压节能泵(又叫皮托管泵、旋转喷射泵，简称旋喷泵)是我公司自主研发的一种新型高压化工泵。它是一种小流量、高扬程、结构和工作原理都很独特的单级泵，属于极低比转速泵。由于其设计原理独特:采用常规离心泵和航天技术中冲压滞止增压的原理，因而构成了迄今世界上结构最简单，尺寸紧凑、压力高、运行最稳定的单级高压泵。滞止增压节能泵在运行稳定性、使用寿命长、简单易维修等方面明显优于其它类型的高压泵，所以广泛应用于国内外工业领域各个方面。
主要用途
R系列旋喷泵主要用于输送清洁的液体或含固体颗粒的液体(对于输送含固体颗粒的液体要求接收管必须使用耐磨材料)。旋喷泵广泛应用于石油、化工、化肥、冶金、采矿、炭黑、造纸等行业,是高速离心泵、高压多级离心泵和部分容积泵理想替代产品。旋喷泵目前已经成为汽车制造业钻孔冲洗系统输液泵、农黑生产线供料泵的首选设备，并已成为化学工厂深井废料处理领域、食品加工CIP高压清洗系统、制造业车间清洗系统以及造纸工业高压清洗的标配设备。

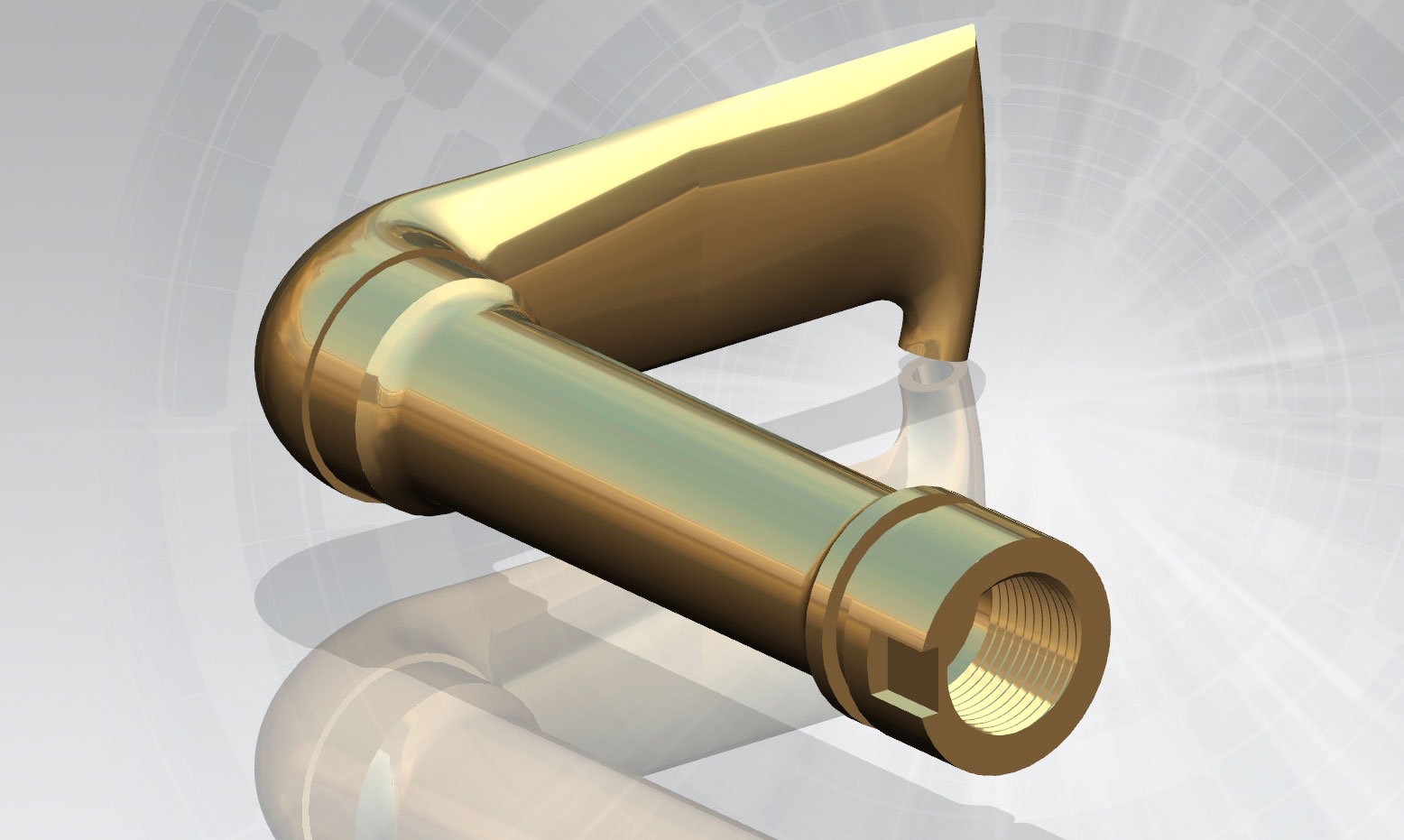

核心部件:接收管
工作原理
R系列旋喷泵具有其独有的水力结构.内部只有两个 基本工作部件:一个旋转的转子和一个安装在其内部的静止接收管(又叫集液管、皮托管)。输送液体在离心力作用下，从进口管进入旋转的转子腔内，转子腔通过液体分子间的 粘滞力带动液体旋转，将电机的电能转化为液体的动能。接收管的进口位于转子外边缘附近，液体在速度和压力作用 下进入接收管，通过接收管内部流道扩张的特殊结构将速度能转化为平稳、无脉动的压力能从出口管排出。
专利机械密封
R系列滞止增压节能阀

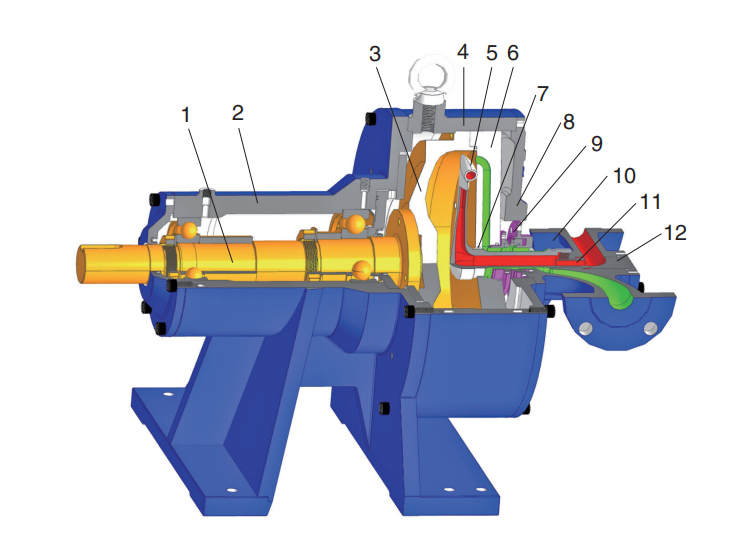

内部结构组成
- 泵轴
- 轴承箱
- 转子盘
- 泵壳
- 接收管
- 转子盖
- 旋转密封
- 泵盖
- 机械密封
- 进出口段
- 锁紧螺母
- 堵盖
